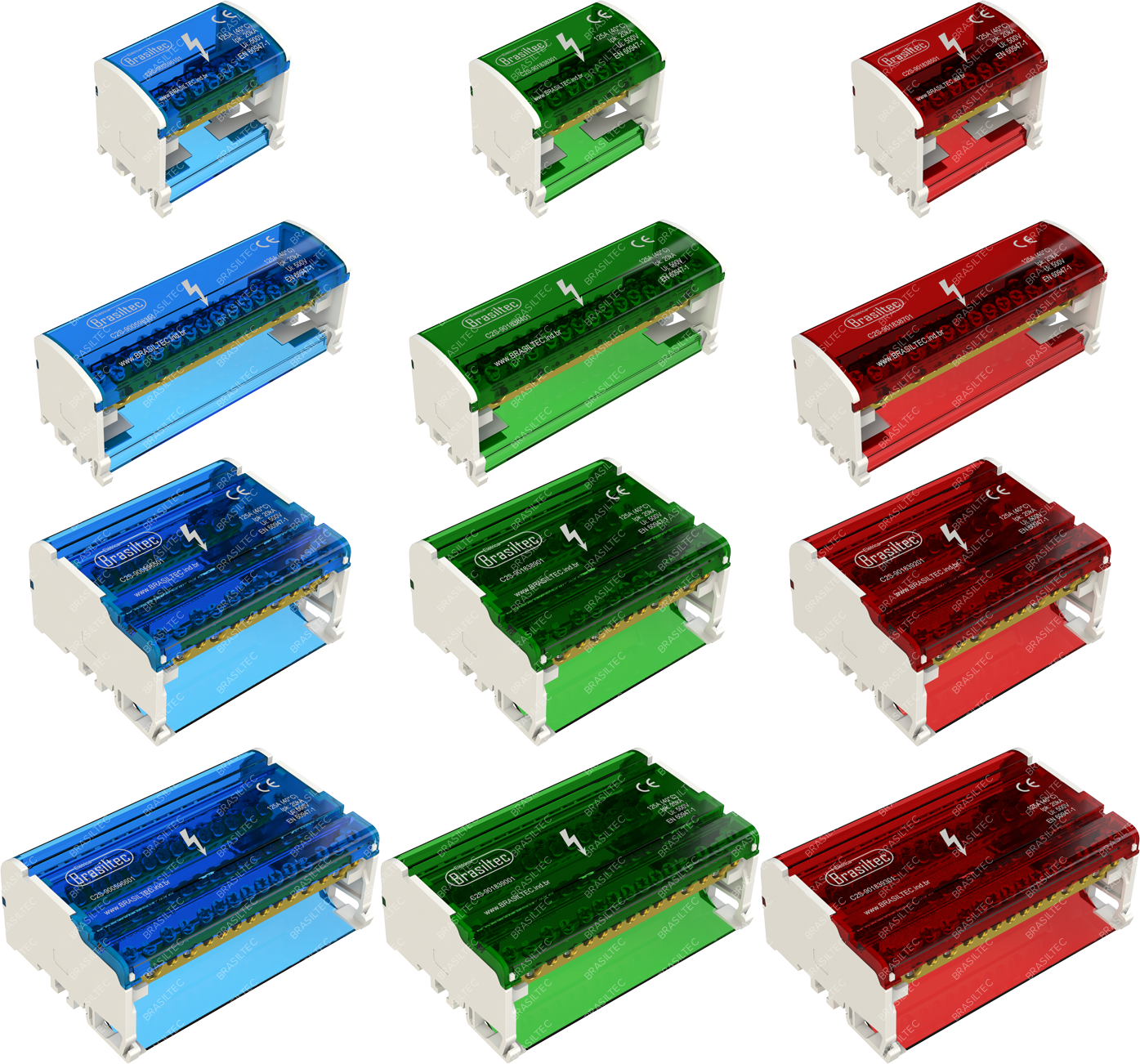

Bloco de Distribuicao Modular 125A

Aplicações

São utilizados para agilizar o processo de montagem e distribuição de cabos elétricos em painéis. Você é montador de painéis certo? então sabe o quanto é trabalhoso e custoso furar e cortar rosca em barramento de cobre.

Imagine que você precisa montar um painel de acionamento de motores para um aviário, sendo neste terá 12 motores trifásicos de 1,5CV 380Vca. A forma mais usual e correta é que faça um painel com disjuntor geral, que distribui para 12 disjuntores secundários e posterior os contatores que farão a manobra dos motores. Nesta condição você vai precisar cortar e furar os 3 barramentos (1 para cada fase) e ao final da montagem precisará cobri-los com policarbonato de forma evitar acidentes.

As etapas do processo tradicional:

• Corta os 3 barramentos (1 para cada fase)
• Separar os isoladores que servirá de apoio para as barras
• Fazer no minimo 13 furos em cada barra, ou seja, total 39 furos
• Cortar rosca em todos os 39 furos
• Separar 39 parafusos conforme bitola das roscas
• Recortar uma chapa de policarbonato para proteção do barramentos

Ufa! Pareceu muito trabalhoso, certo? sim, isto mesmo, trabalhoso e custoso, afinal é muita mão de obra e componentes envolvidos. Vale ressaltar que ainda deve considerar que corre um sério risco de quebrar a broca ou macho de cortar rosca quando neste processo de usinagem.

É justamente em casos como este que os blocos de distribuição são ótimas alternativas, pois dispensa mão de obra de usinagem com os barramentos e economia com componentes diversos.

Conexões e medidas

Dimensões
