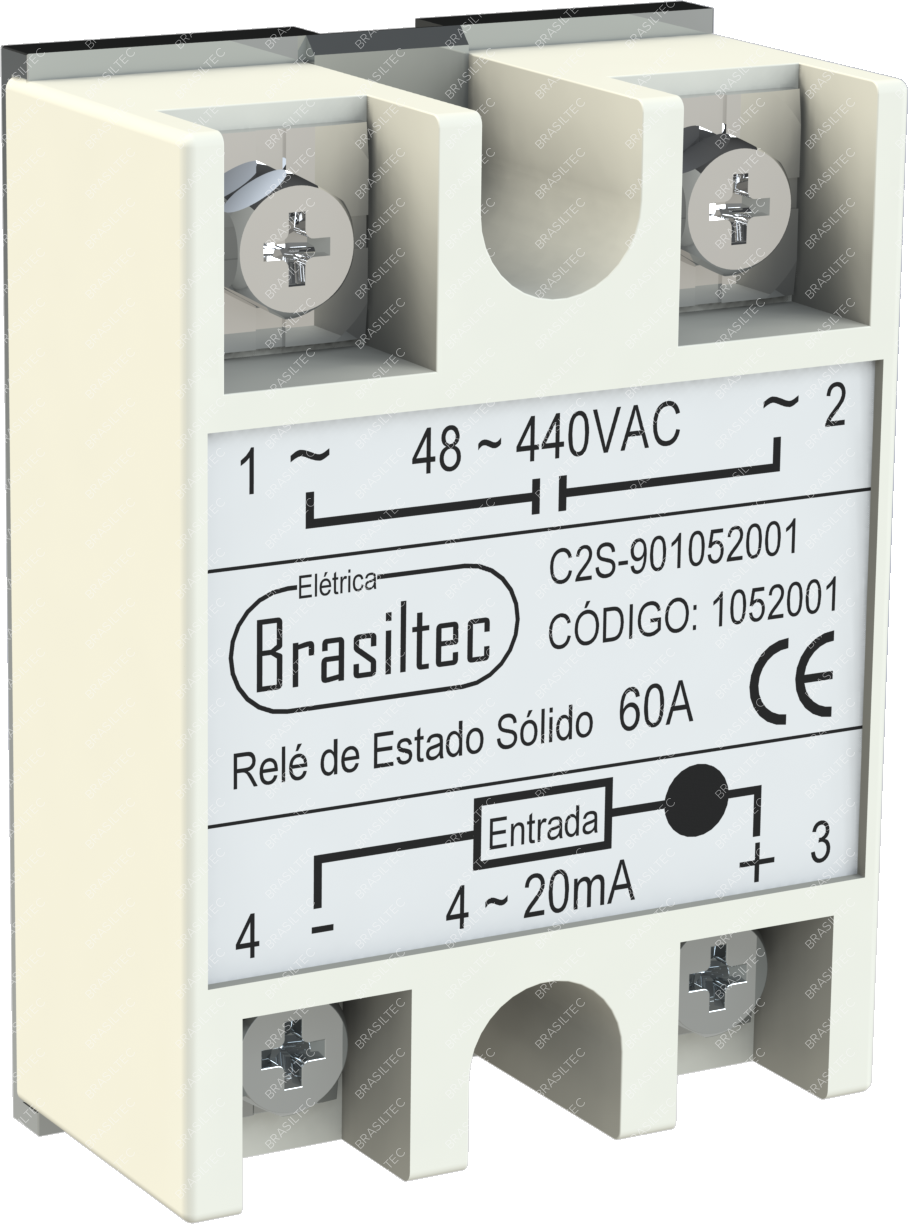

Rele de Estado Solido

Descrição

Característica técnicas

Sinal de controle	Ver variações
Sinalização de acionamento	Através de led
Tensão de isolação	2000Vca
Limites de operação	Deve manter a temperatura controlada em no máximo 40ºC
Encapsulamento	Resinado anti-chama
Proteção	Tampa protetora anti-choque

Notas importantes:
- Somente deve ser utilizado para cargas 100% resistiva, ou seja, cargas que não possuem corrente de partida. Isto quer dizer, que se voce comprar um relé de estado sólido de 40A e a corrente (mesmo que de pico) atingir 40,1A o relé poderá estragar.
- Um relé de estado sólido é um equipamento de chaveamento em alta frequência, portanto vai aquecer bastante, sendo assim é recomendado utilização com dissipador de calor e pasta térmica.
- Quando da utilização sem dissipador deverá considerar máximo de 10% da corrente nominal do relé, ou seja, um relé de 60A sem dissipador vai suportar somente 6A.
- A temperatura no relé de estado sólido deve ser mantida em no máximo 40ºC. Portanto assim que coloca-lo em funcionamento monitore isto nas primeiras horas de trabalho, e caso necessario coloque um dissipador maior ou ventiladores ou qualquer coisa que o faça resfriar.

Definições

O Relé de Estado Sólido é utilizado para chaveamento de cargas, substituindo as contatoras com vantagem, pois dispara em 0V (zero Crossing), fornecendo vida útil muito maior para o relé e para a carga ligada a ele. A saída do relé pode comutar em alta velocidade, dando precisão ao controle. Não possui contatos mecânicos e por sua vez, não gera qualquer resíduo indesejável, durante o seu funcionamento.

Notas importante:
- Recomendamos a utilização em conjunto com dissipador, porém quando não possível considerar 10% da corrente nominal.
- Pode ligar motores? Sim, desde que a corrente de partida do motor jamais ultrapasse a corrente nominal e consiga manter a temperatura em no máximo 40ºC.
