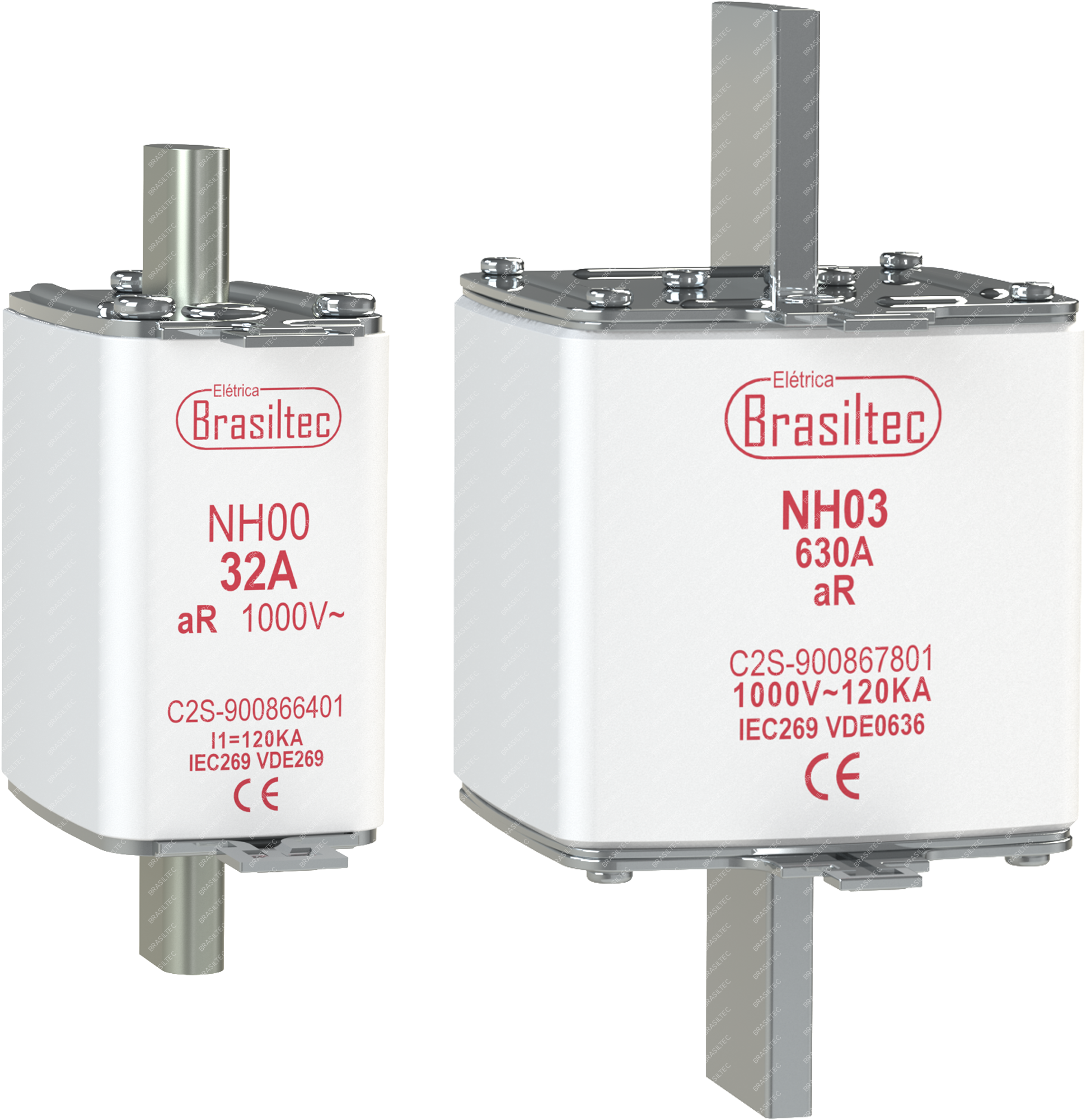

Fusível Ultra Rapido Tipo Nh

Entenda mais sobre os fusíveis

Há uma grande confusão quando tratamos de especificar a ação do fusível que queremos utilizar, isto porque adotamos as palavras "retardados" e "ultra-rápidos", que foram "retirados" e traduzidos da norma americana que denomina os fusíveis como "fast acting" e "time-delay".

Simples, pois, quando utilizamos os fusíveis tipo NH ( NH são as iniciais de 'Niederspannungs Hochleistungs, que em língua alemã significa "Baixa Tensão e Alta Capacidade de Interrupção"), que atendem a norma IEC60269-2-1 (NBR11841) , a faixa de interrupção e a categoria de utilização (Curva tempo vs Corrente), foram convencionadas com um conjunto de letras e não com as denominações ("retardados" e Ultra-Rápidos").

A IEC utiliza a montagem com 2 letras, sendo que:

A primeira letra, denomina a "Faixa de Interrupção" , ou seja, que tipo de sobrecorrente o fusível irá atuar, que são elas:

• "g" - Atuação para sobrecarga e curto
• "a" - Atuação apenas para curto-circuito

A segunda letra, denomina a "Categoria de Utilização", ou seja, que tipo de equipamento o fusível irá proteger, que são elas:

• "L/G" - Proteção de cabos e uso geral
• "M" - Proteção de Motores
• "R"- Proteção de circuitos com semicondutores

Sendo assim, temos as montagens dos principais fusíveis utilizados no mercado:

    * "gL/gG"- Fusível para proteção de cabos e uso geral (Atuação para sobrecarga e curto)

(Esta curva é que em sua maioria denominam erroneamente - "Retardados")

    * "aM" - Fusível para proteção de motores

(Pela confusão, nunca se sabe se esta curva pode denominar-se "rápida" ou "retardada")

    * "aR" -Fusível para proteção de semicondutores

(Este podendo ser chamado de "Ultra-Rápido", por não criar conflito com outras curvas)
