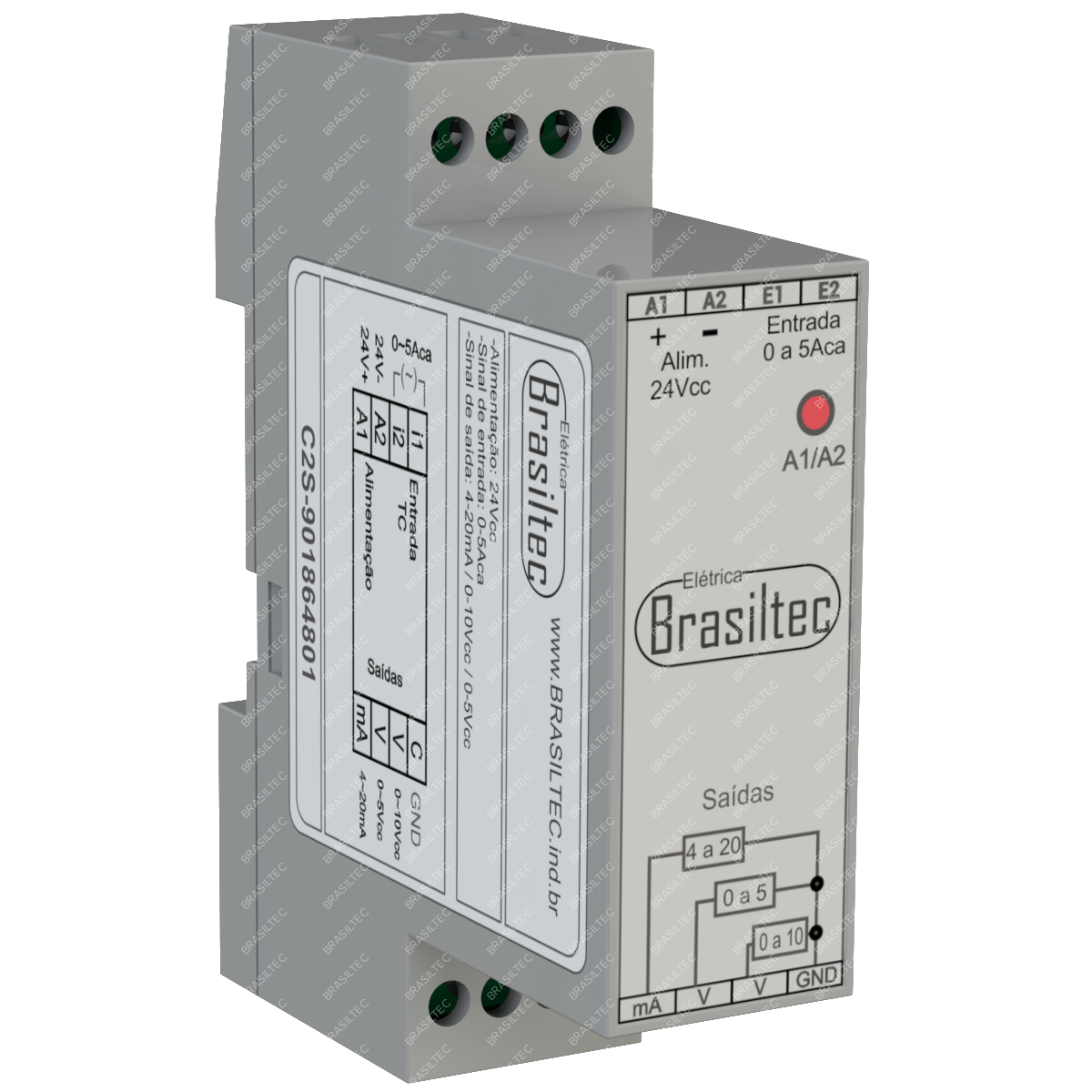

Conversor de Corrente Entrada 0-5Aca e Saida 0-5Vcc Ou Saida 0-10Vcc Ou Saida 4-20Ma - Alimentação 24Vcc (3 Saídas no Mesmo Aparelho)

Característica técnicas

Saiba mais

Um dispositico de alta precisão que converte um sinal de entrada que neste caso 0-5A normalmente vindo de um transformador de corrente para 0-5Vcc, 0-10Vcc e 4-20mA. Tal sinal
analógico de saída posterior é utilizado em um CLP, controlador universal ou qualquer outro equipamento que fará a lógica de controle desejada.

Exemplo de aplicação:

Quando corrente de entrada = 0A então sinal de saída 0Vcc
Quando corrente de entrada = 5A então sinal de saída 10Vcc

Necessário fazer uma automação para um picador de madeira, sendo neste existe um motor de 100CV (141A) que responsável por triturar + um motor de 5CV (8A) que movimenta uma esteira responsável por trazer a madeira até a boca de entrada do picador.

Objetivo é reduzir a entrada de madeira no picador a medida que o motor de 100CV ir ficando sobrecarregado.

Para tal automação iremos utilizar:

1pç = Conversor de corrente entrada 0-5A e saída 0-10Vcc
1pç = TC 200/5
1pç = Inversor de frequência para o motor de 5CV

Como faremos:

1 - Colocaremos o TC de 200/5 num dos cabos de alimentação do motor de 100CV
2 - O sinal do TC entrará no conversor de corrente, que transformará para 0-10Vcc
3 - A saída do conversor (0-10Vcc) será ligada na entrada analógica do inversor de frequência que terá configuração PID onde quanto maior a entrada do sinal analógico (0-10Vcc) menor será a velocidade para o motor de 5CV.
