Características técnicas
Faixa de medição direta | 0 até 500Vca |
Tipo de saída | 1 contato reversível C/NA/NF |
Precisão | Aproximadamente 0,5% do fundo de escala |
Taxa de amostragem | 3 amostragem/segundo |
Frequência do sinal de entrada | 45 até 65Hz |
Consumo da entrada de sinal | Menos de 0,5VA |
Alimentação | 220Vca +-10% - 50/60Hz |
Consumo do circuito | Menos de 3VA |
Temperatura de operação | -10°C à 50°C |
Umidade máxima | -85% |
Indicação de ultrapassagem | HHHH (nível alto) - LLLL (nível baixo) |
Alarme de saída | Programável (valor máximo ou valor mínimo) |
Capacidade do relé | 1A/250Vca |
Recorte no painel | 44x91mm |
Dimensões externas | 48x96mm |
|

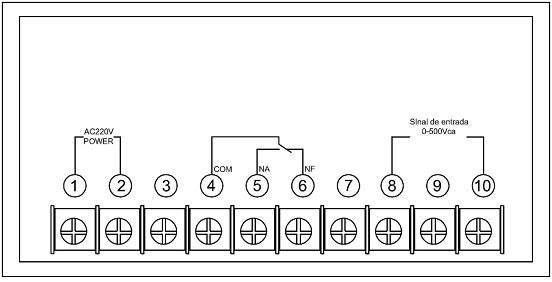

Esquema de ligação Terminais 1 e 2:
|
