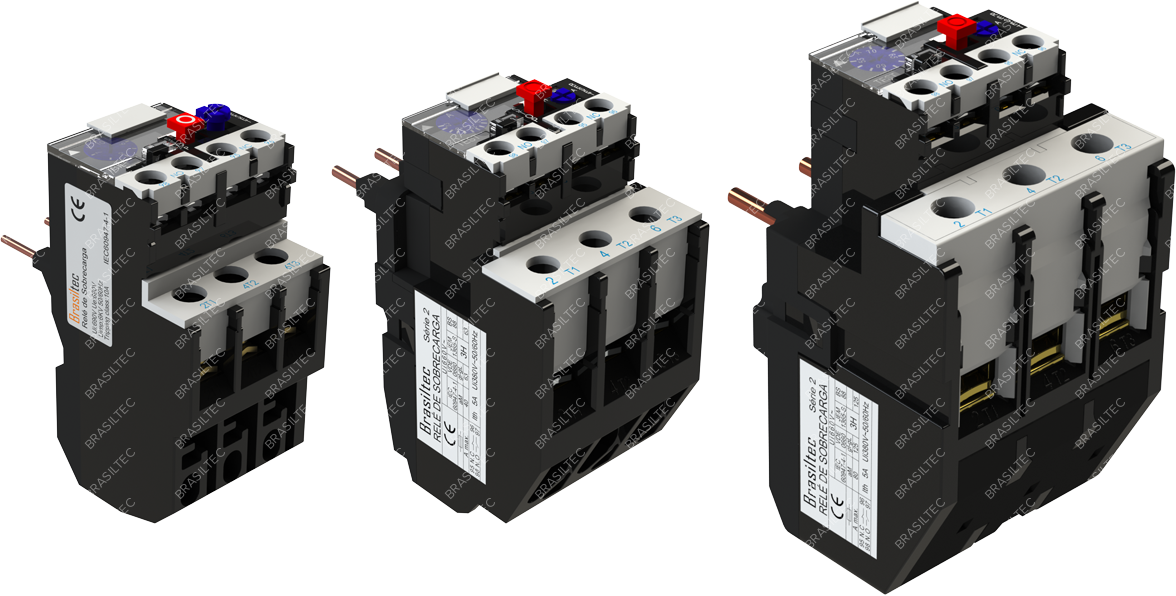

Relé de Sobrecarga - Série 2

Características Técnicas

Tensão máxima de utilização	660Vca
Classe de disparo	10A
Norma de referência	IEC 60947-4-1
Tipo de atuação	Por aquecimento bimetálico
Montagem	Evitar inclinação inferior a 5 graus, ou seja, não utilizar no contator virado para baixo
Temperatura ambiente	-5ºC até 40ºC, sendo que a média de temperatura em 24 horas não deve ser superior a 35ºC
Umidade relativa	Próximo a 40ºC a umidade não deve ser superior a 50% e 25ºC a umidade pode ser de até 90%

Descrição

Características de atuação

Corrente do motor em relação ao ajuste	Tempo para desarme	Condições	Temperatura ambiente
1,05	Mais de 2 horas	Estado a frio	20ºC
1,2	Menos de 2 horas	Estado a quente	20ºC
1,5	Menos de 4 minutos	Estado a frio	20ºC
7,2	Menos de 10 segundos	Estado a frio	20ºC

Considerações importante sobre os relés de sobrecarga

Os relés de sobrecarga não devem ser utilizados como proteção de falta de fase, pois o correto funcionando de desarme se dá quando o aquecimento acontece nas 3 fases do circuito. Para proteção de falta de fase existem relés específicos.
Fique atento quanto a correta utilização quando na proteção de motores monofásicos e bifásicos.

Esquema básico

Quando relé em estado NÂO desarme
1 - Contato 95/96 fechado
2 - Contato 97/98 aberto

Quando relé em estado desarme
1 - Contato 95/96 aberto
2 - Contato 97/98 fechado

Configurando o relé

Seleção de Manual - Automático

Depois de lavantado a tampa transparente (1) o tipo de operação pode ser definido girando o botão azul RESET (4):
1 - Gire para esquerda para rearme MANUAL
2 - Pressione e gire para direita para rearme AUTOMÁTICO
Com a tampa transparente para baixo, então o botão RESET ficará bloqueado para ajuste
Quando em modo MANUAL o rearme do relé após o desarme é feita pressionando o botão RESET
Quando em modo automático o relé voltará a ser rearmado sozinho após resfriamento dos elementos bimetálicos

Função STOP

Função Teste

Pressionando o botão vermelho STOP (5)
1 - O contato 95/96 vai abrir
2 - Não acontecerá com o contato 97/98
O botão "STOP" pode ser bloqueado encaixando um clipe em "U"

Pressionado o botão azul (6) de TEST o relé simula o desarme em condições normais de operação, sendo então:
1 - O contato 95/96 vai abrir
2 - O contato 97/98 vai fechar
Aciona o indicador de disparo (7)

Dimensões (mm)

RB2-1XXX

jjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjj

RB2-2XXX

fffffffffffffffffffffffffffffffffffllllllfffffffffffffff

lllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllll

RB2-3XXX

ffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffff

fffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffffff

Esquema de ligação

Quando motor trifásico

fffffffffffffffffffffffffff

Quando motor monofásico ou bifásico
